Subsonic фильтры – что это и как их использовать?

На многих фонокорректорах имеется кнопка, включающая так называемый Subsonic-фильтр (фильтр инфранизких частот). Для чего он нужен и можно ли без него обойтись? Давайте разберемся.

фото 1.jpg

Как следует из названия, этот фильтр служит для подавления сигнала на самых низких частотах – со значения 15-20 Гц и до 0 Гц. Действительно, на музыкальных записях нет «полезного» сигнала на этих частотах, за исключением басовых нот синтезаторов или самых нижних регистров больших органов. Но даже при его наличии на винил нельзя записать звук такой низкой частоты. В то же время, чтобы не затрагивать полезный сигнал выше 20-25 Гц, характеристика среза этого фильтра должна быть достаточно крутой. Однако, если на инфранизких частотах на виниле нет «жизни», то с каким же тогда сигналом имеют дело фильтры Subsonic?

Определяем причину

Виниловая пластинка, даже новая, на самом деле имеет некоторые неровности поверхности. Любая такая деформация винилового диска будет считана звукоснимателем и приведет к появлению на выходе проигрывателя инфранизкочастотного сигнала, наложенного на основной музыкальный сигнал.

фото 2.jpg

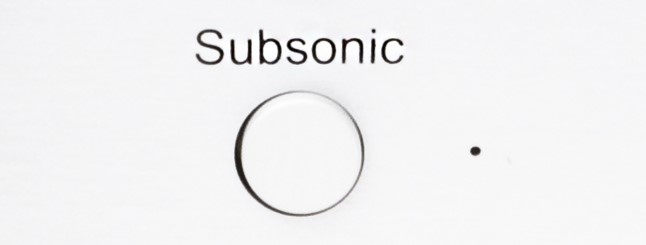

Эта волшебная кнопка позволит исключить инфранизкочастотный сигнал в вашей системе

Например, наличие на поверхности пластинки одного такого искривленного участка (при прослушивании на скорости 33 1/3 об / мин) приведет к появлению на выходе проигрывателя сигнала с частотой 0,55 Гц. При других условиях значение частоты этого сигнала может достигать 10-15 Гц.

Кроме того, тонарм и звукосниматель имеют собственные резонансы, которые дополнительно усиливают инфрачастотный сигнал. А довершает дело фонокорректор, характеристика RIAA-коррекции которого обеспечивает максимальное усиление сигнала именно в этом диапазоне. В результате, на вход усилителя аудиосистемы поступает сигнал о большой составляющей в инфрачастотном диапазоне, не несущий какой-либо полезной информации. А большинство современных усилителей высокого класса могут воспроизводить такой сигнал и с успехом передают его на колонки.

фото 3.png
Стандартная характеристика RIAA-коррекции

Нежелательные колебания

Согласно своим паспортным данным, ни одна обычная Hi-Fi колонка не способна воспроизводить сигнал ниже 20 Гц. Однако, это верно лишь отчасти. Существует такое явление, как «раскачка» НЧ-динамика, состоящая в неконтролируемых отклонениях его диффузора на очень низких частотах. Инфранизкочастотные сигналы, попав на вход колонки, приведут именно к такому эффекту. Особенно сильно подвержены «раскачке» динамики колонок с фазоинвертором, но наблюдается этот эффект и у акустики в закрытых корпусах.

фото 4.jpg

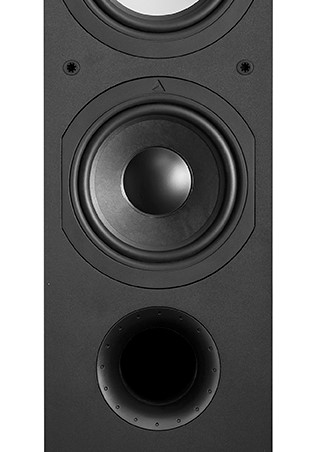

Здесь можно увидеть «раскачку» диффузоров НЧ-динамиков инфранизкочастотным сигналом в колонках с фазоинвертором

В результате, большое количество энергии усилителя будет потрачено впустую на воспроизведение сигнала, которого на самом деле нет в музыке. Присутствие такого инфрабаса приводит к росту интермодуляционных искажений и перегрузке усилителя.

Многие аудиофилы не используют фильтры Subsonic (даже при их наличии), полагая недопустимым любое лишнее вмешательство в звуковой сигнал. Однако мы рекомендуем все-таки лично оценить качество звучания системы с проигрывателем винила, как с задействованным фильтром, так и без него.

фото 5.gif

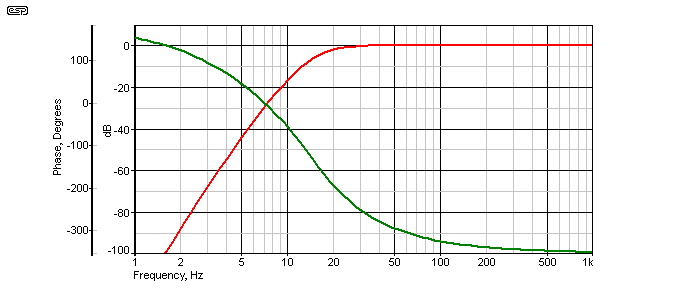

Характеристика Subsonic-фильтра (красная линия на графике) – сигналы ниже 20 Гц будут частично или полностью удалены с выхода фонокорректора

По оценкам многих экспертов, в системе с включенным фильтром Subsonic звучание становится более насыщенным и динамичным, с более сбалансированным среднечастотным диапазоном и точнее сфокусированными басами. Стереокартина приобретает большую трехмерность и звук в целом становится прозрачнее и быстрее.

Природа этого явления, возможно, состоит в том, что энергия усилителя не расходуется на воспроизведение «лишнего» инфрабаса, а движения диффузоров НЧ-динамиков в колонках становятся более контролируемыми и точными. Разумеется, использование Subsonic фильтра не исключает необходимости точного согласования картриджа и тонарма по резонансным частотам и весу. Одной из причин возникновения эффекта раскачки диффузоров басовиков может стать недостаточное механическое демпфирование самого проигрывателя или наличие акустической обратной связи между ним и колонками системами.

фото 6.jpg

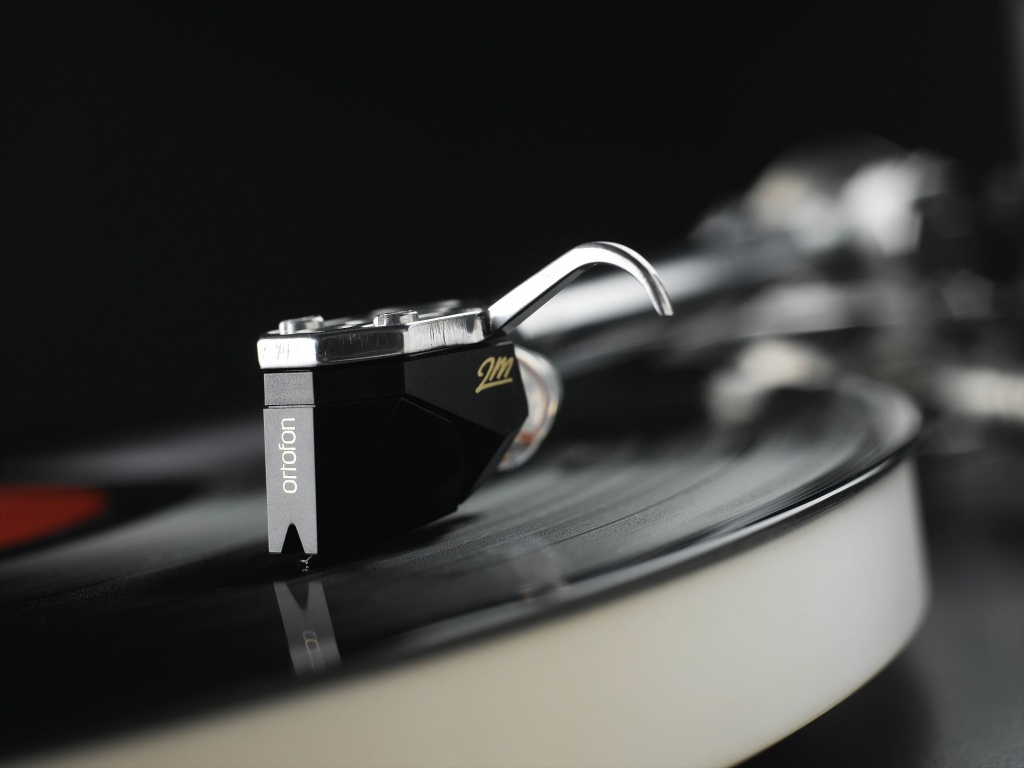

Правильное согласование картриджа и тонарма также поможет снизить уровень инфра-низкочастотных сигналов

Все эти факторы также нужно учитывать и при необходимости уделять время на их устранение. Но наличие Subsonic-фильтра в системах с проигрывателем винила в любом случае можно считать, если не обязательным, то очень желательным. Эта функция позволит эффективно защитить колонки и усилитель от инфранизкочастотных сигналов, но при желании вы всегда сможете отключить ее.
