Стробоскоп для проигрывателя винила

Стробоскоп используется для проверки правильности скорости вращения диска проигрывателя. Каков принцип работы стробоскопа и зачем его нужно использовать? В данной статье разберемся с ответами на эти вопросы.

01 Стробоскопы (Main).JPG

Немного истории

Первые стробоскопы, вероятно, появились одновременно с первыми проигрывателями пластинок. Один из самых старых стробоскопов, сохранившихся до наших дней, представлен на фото ниже. Он был произведен компанией Universal Microphone Company, г.Инглвуд, Калифорния. Стробоскопный диск содержит четыре линии меток: для скоростей 78 об/мин (25 или 50 Гц), 78 об/мин (60 Гц), 33⅓ об/мин (25 или 50 Гц) и 33⅓ об/мин (60 Гц).

02 Стробоскопы.jpg
Стробоскоп от компании Universal

Как работает стробоскоп

Для того чтобы понять принцип работы стробоскопа, достаточно вспомнить действие устройств с таким же названием, которые используются в клубах и на дискотеках. Во вспышках стробоскопа плавное движение человека начинает восприниматься как серия неподвижных поз. Это оптическая иллюзия, которая обманывает наше восприятие.

Этот же эффект используется и в стробоскопах для проигрывателей винила. На диск по кругу наносится определенное количество меток. Метки образуют замкнутое кольцо. Для измерения двух скоростей вращения диска (33⅓ и 45 об/мин) таких колец из меток будет два, каждое для своей скорости. Поставив диск на проигрыватель и включив его, мы увидим сплошную полосу вместо отдельных меток.

03 Стробоскопы.jpg

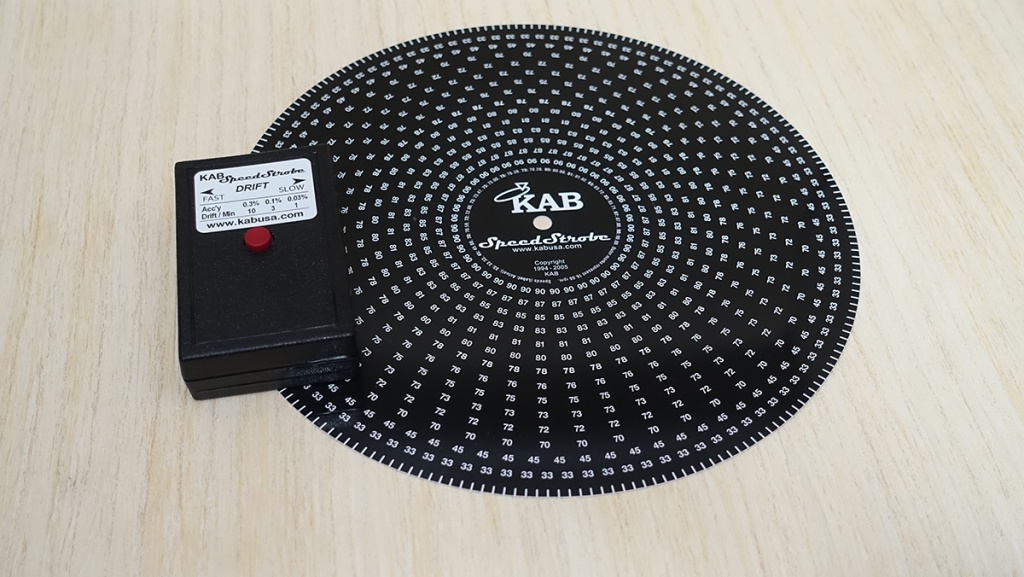

Оригинальный стробоскоп от компании KAB – метки показывают установленную скорость


Чтобы стробоскоп заработал, потребуется специальный источник света. Он должен работать в импульсном режиме. Проще всего это сделать с помощью лампы накаливания, подключенной к сети переменного тока. В России, где частота переменного напряжения сети составляет 50 Гц, лампа будет мигать 100 раз в секунду (удвоенная частота сети). На глаз это мерцание не заметно. Но если правильно рассчитать количество меток на диске, при установке корректной скорости вращения пластинки (например, 33⅓ оборота в минуту) в свете такой лампы метки визуально остановятся.

Какие бывают стробоскопы

В 1960-80-х годах практически каждый проигрыватель Hi-Fi-класса имел встроенный стробоскоп и функцию точной подстройки скорости. Метки наносились по краю опорного диска, а сбоку на шасси размещался источник света. Включив его, можно было визуально определить, с правильной ли скоростью вращается пластинка. Если метки «бегут» вперед или назад, то чуть-чуть нужно подстроить скорость. Метки остановились, значит, скорость в норме.

Частота сетевого напряжения не всегда поддерживается на значении ровно в 50 (или 60) Гц, поэтому стробоскоп с ее использованием нельзя считать идеально точным. Гораздо лучше источник света подключать к генератору, который обеспечивает на выходе нужную частоту напряжения. Заменив лампу на светодиод, обладающий меньшей инерционностью, можно также повысить точность работы стробоскопа. Именно так обычно и сделано в современных стробоскопах.

04 Стробоскопы.jpg

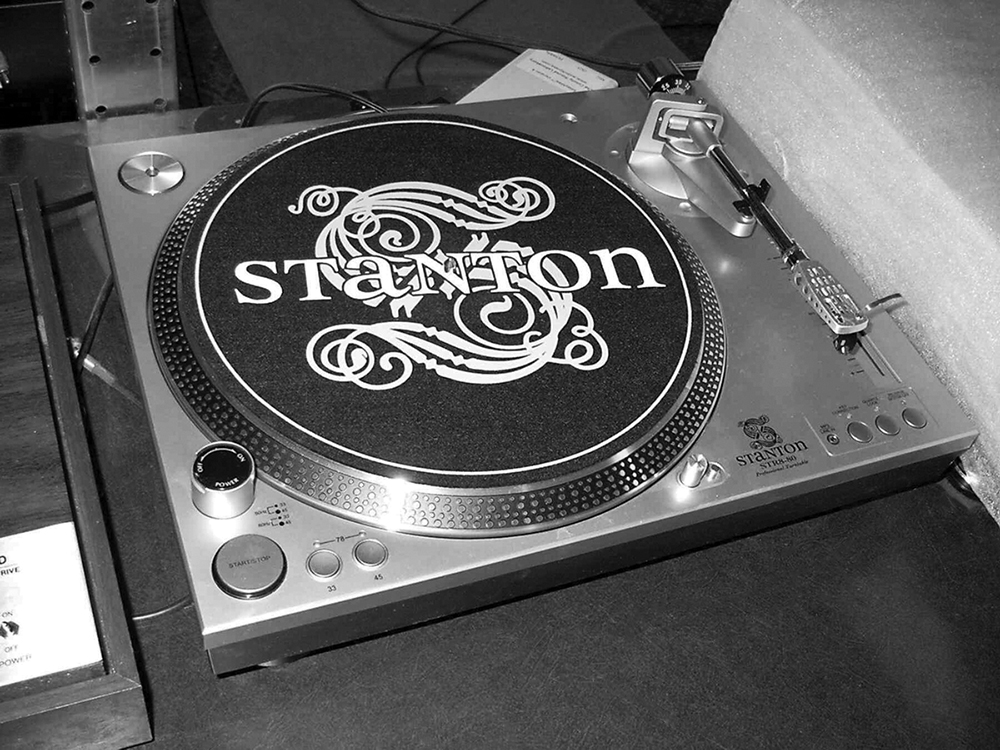

Проигрыватель винила со встроенным стробоскопом

Стробоскопы сегодня

По мере совершенствования приводов проигрывателей винила необходимость во встроенных стробоскопах, как и в пользовательской настройке скорости вращения пластинки, отпала. Эта функция сегодня осталась только в диджейских проигрывателях, где регулировка скорости является необходимой функцией, а также в репликах легендарных винтажных дек.

05 Стробоскопы.jpg

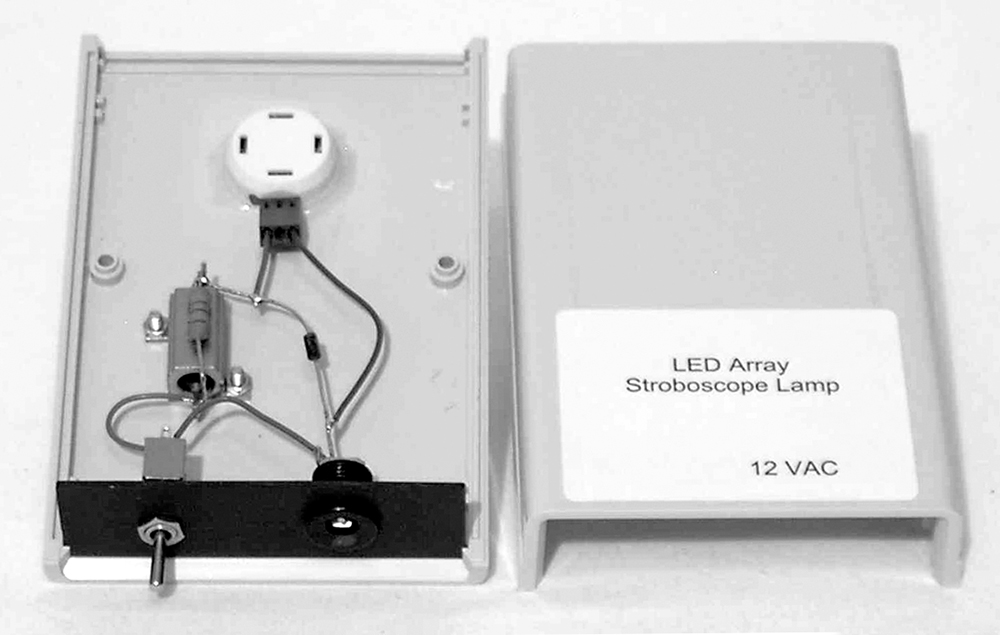

Самодельный источник света для стробоскопа


Тем не менее проверить точность скорости вращения диска можно на любом проигрывателе. Современные стробоскопы представляют собой комплект из диска с метками и источника света. Вы можете изготовить такой стробоскоп самостоятельно, воспользовавшись советами на многочисленных любительских сайтах. Но всё же гораздо лучше использовать готовый стробоскоп от ведущих компаний, который выполнен с высокой точностью. Например, одной из очень удачных моделей современного стробоскопа является SB2 от компании Ortofon.

05 Стробоскопы.jpg

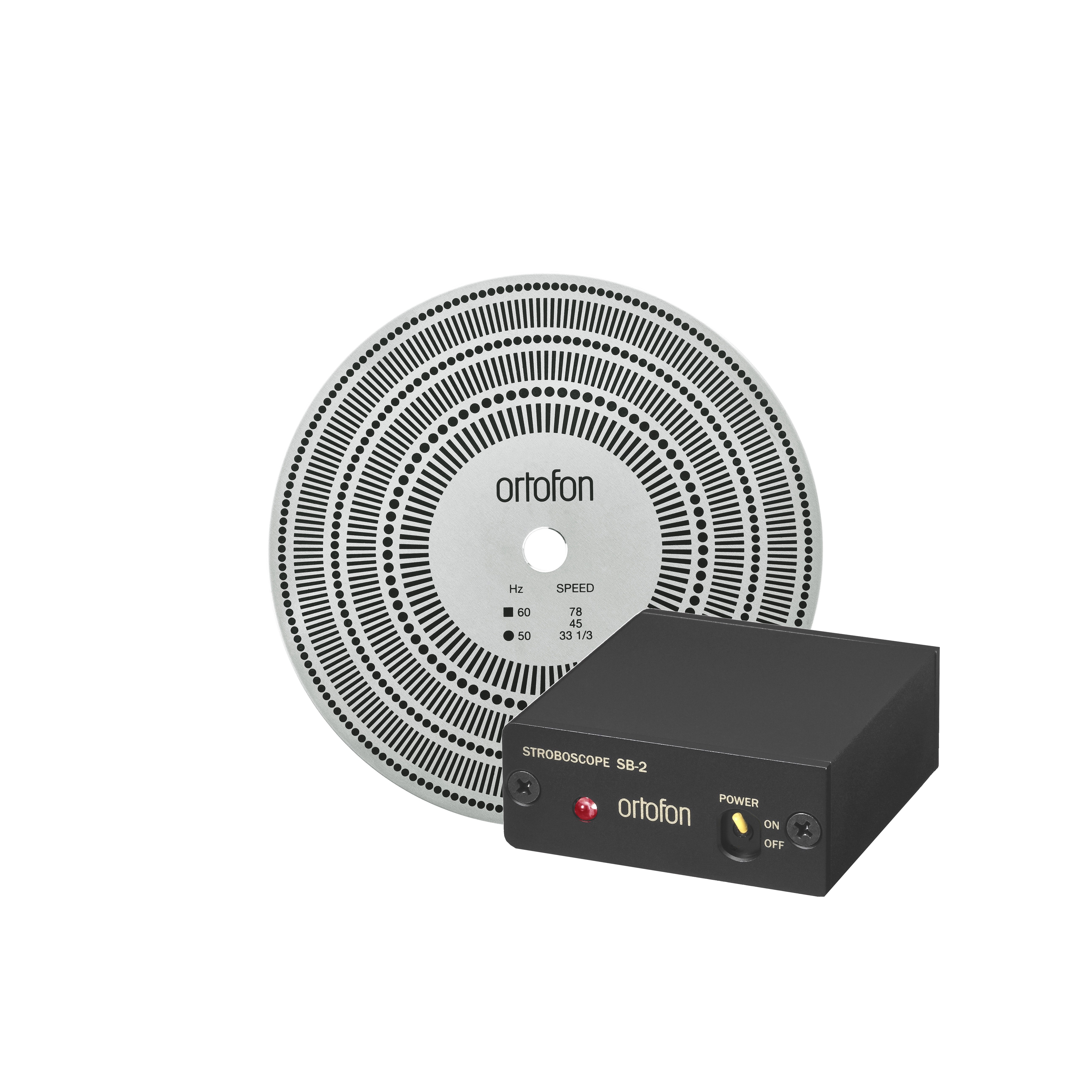

Стробоскоп Ortofon SB-2


Скорость вращения диска проигрывателя время от времени нужно проверять даже при отсутствии пользовательской регулировки. Если скорость на стробоскопе «поплывет», то это может быть сигналом к замене пассика или очистке движущихся частей проигрывателя от загрязнений. Стробоскоп покажет нестабильность скорости вращения пластинки раньше, чем она станет заметной на слух. А постоянный уход скорости от номинального значения является поводом для обращения в сервисный центр.
