Фазоинверторы с выходным портом на фронтальной или тыловой панелях акустики. В чем разница?
Колонки с фазоинвертором чаще всего оснащают выходным портом на передней или задней панелях. Кроме чисто эстетических особенностей, данные решения имеют и совершенно определенный практический смысл. В то же время многие меломаны не вполне понимают разницу между двумя этими конструкциями. А она есть, и весьма существенная. Давайте разберемся.
Что такое фазоинвертор в колонках?
Начнем, как всегда, с теории. Фазоинвертор в колонках (его иногда называют более научно – резонатор Геймгольца) предназначен для вывода акустических звуковых колебаний, создаваемых обратной стороной диффузора динамика колонки, наружу. Изначально эти колебания находятся в противофазе с волнами, создаваемыми передней стороной диффузора. Фазоинвертор, как следует из названия, разворачивает их фазу, в результате чего они складываются с основным звучанием колонки. Фазоинвертор является резонатором. Его настраивают на определенную частоту в НЧ-диапазоне, исходя из параметров басового динамика. Такая конструкция помогает повысить отдачу на низких частотах без необходимости использования более крупного низкочастотного динамика или увеличения размеров корпуса колонки. Выходное отверстие фазоинвертора называют портом. Оно обычно располагается на передней или задней панели колонки. Форма этот отверстия чаще всего бывает круглой или в виде узкой щели.

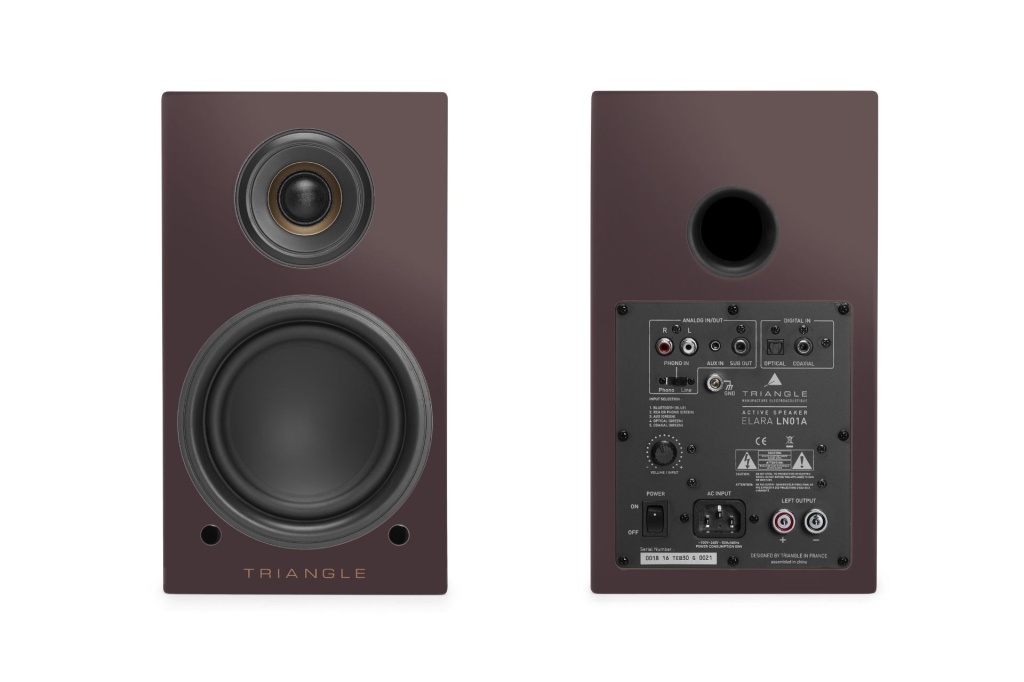

Акустические системы с портом фазоинвертора на задней панели
Если порт фазоинвертора размещен на тыловой панели колонки, то такая конструкция предполагает его взаимодействие со стеной, около которой расположена акустика. Действительно, акустические волны, выходящие из порта, будут отражаться от стены и после этого уже достигать слушателей. Поэтому правильное размещение такой акустической системы становится крайне важным. Самое главное - их не следует размещать слишком близко к стене. Иначе акустические колебания будут частично попадать обратно в порт, что вызовет турбулентность воздушного потока, акустические шумы и различные призвуки. Кроме того, отдача на низких частотах может стать излишней, что снизит качество звучания музыки. Если же такие колонки поставить слишком далеко от стены, эффект от работы фазоинвертора будет существенно снижен.
Оптимальное расстояние от задней стены варьируется в зависимости от конструкции колонки и диаметра порта. Для достижения наилучших результатов всегда следуйте рекомендациям производителя акустики по размещению. Взаимодействие между фазоинвертором на задней панели и стеной также влияет на звуковую сцену и на то, как басовые частоты интегрируются с акустикой помещения. При правильном размещении басы должны быть плотными и хорошо сбалансированными, без чрезмерного гула или нечёткости звучания. Поскольку звук из тылового порта направлен в сторону от слушателя, вероятность услышать шумы при прохождении воздушного потока по нему снижается.
Акустические системы с портом фазоинвертора на передней панели

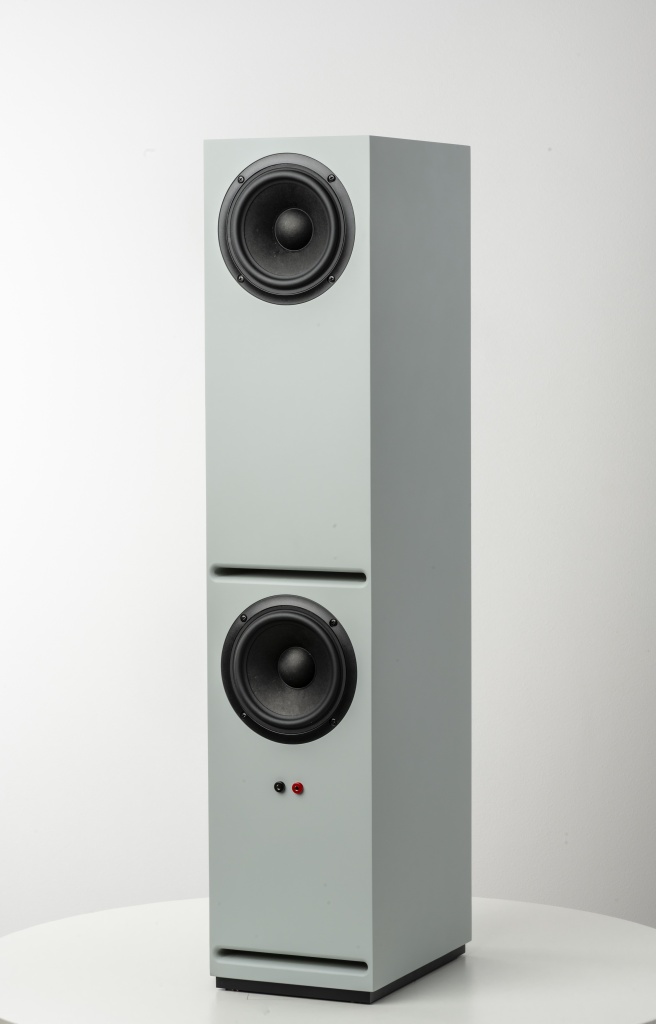

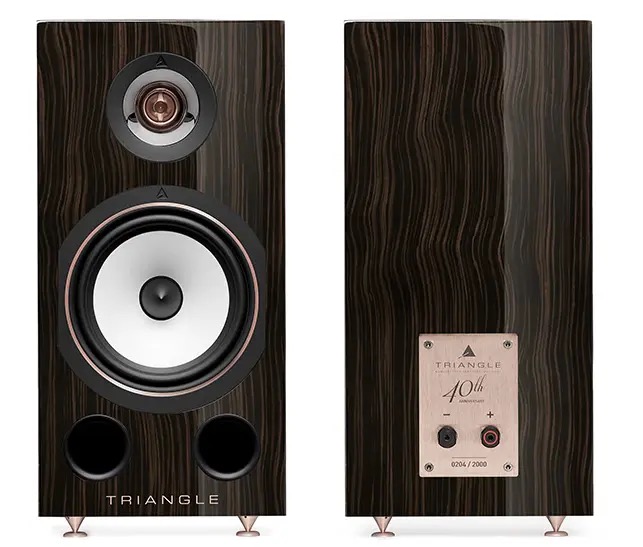

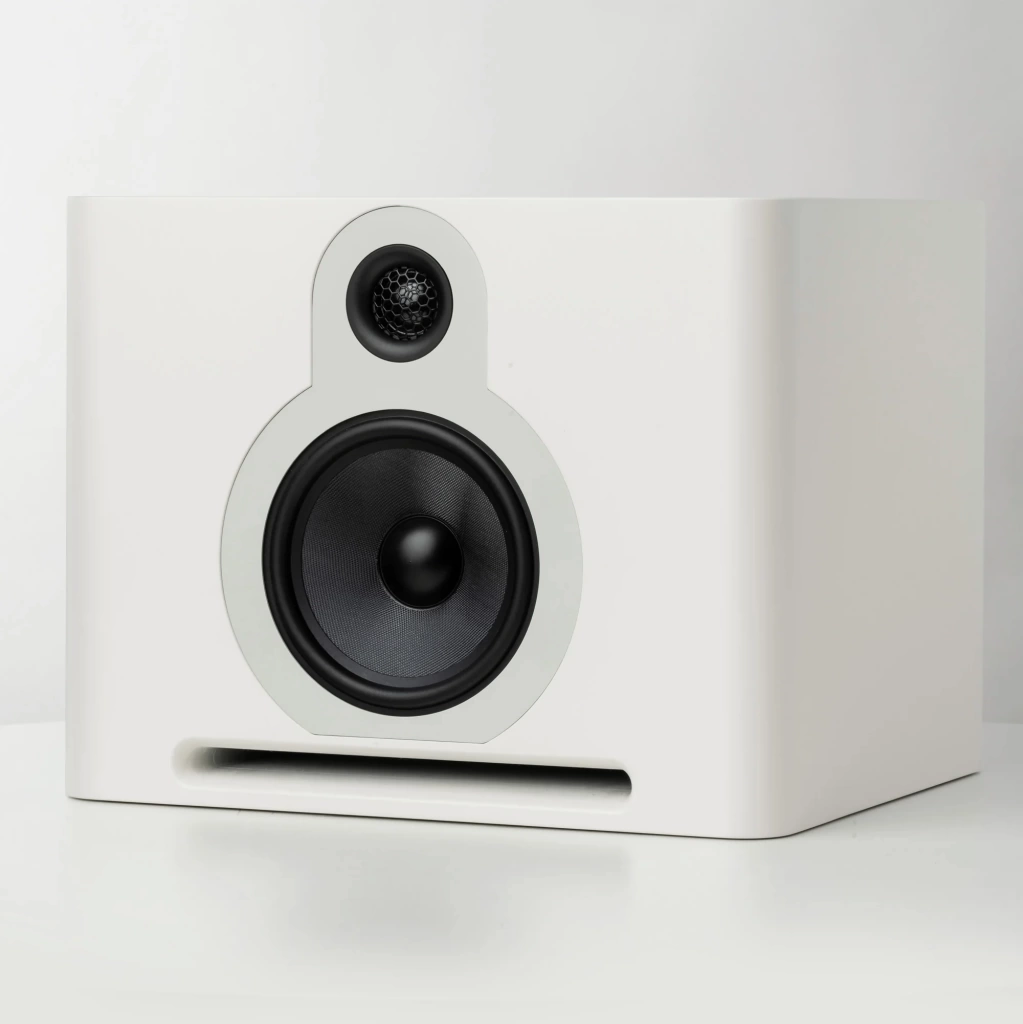

Акустические системы с фронтальным портом фазоинвертора обеспечивают большую гибкость в размещении, поскольку его работа не зависит напрямую от близости стены за акустической системой. Конечно, в целом размещение имеет значение и для таких колонок, особенно когда они находятся рядом со стенами или препятствиями, влияющими на воспроизведение басов и общее качество звука. Выбирать акустику с фронтальным портом фазоинвертора имеет смысл для комнат, в которых из-за особенностей интерьера она будет размещаться близко к стене.
Благодаря фронтальному расположению порта фазоинвертора низкие частоты, как правило, более естественно интегрируются с другими частотными диапазонами, что часто приводит к более сбалансированной частотной характеристике. Такое расположение позволяет басовой энергии распространяться вперед по комнате, обеспечивая более стабильную передачу басов независимо от расстояния колонки до задней стены. Однако для таких акустических систем может потребоваться больше места спереди, чтобы обеспечить свободный выход воздушных волн из порта. Если на их пути окажется препятствие, в звучании могут возникнуть шумы и искажения. В идеале у хорошо спроектированной акустической системы с фронтальным фазоинвертором не должно быть никакого шума от порта. Но они сложны в разработке, так как в случае ошибок в конструкции он будет более заметен, чем у моделей с тыловым портом.
В следующей публикации мы ответим на наиболее часто встречающиеся вопросы о колонках с фазоинвертором. Не пропустите!
